課程章節-項目五：圓弧插補指令G02、G03

學習目標：
1、學會G02/G03插補方向的判別，理解R的含義及正負的確定，并會用G02/G03編程 　　　　　　　　
2、熟記圓弧插補指令； 　　　　　　　　
3、學完該知識點后，會靈活應用。
知識點擊：
1、判斷順時針、逆時針圓弧的方法； 　　　　　　　　
2、靈活應用圓弧插補指令的編程方法。
定義：
命令刀具在指定平面內按給定的進給速度F做圓弧運動，切削出圓弧輪廓。

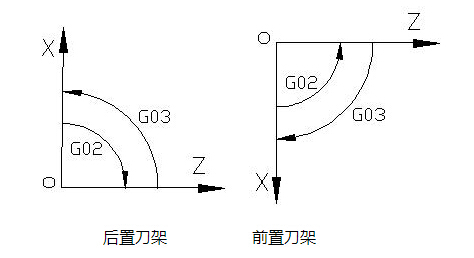

順、逆圓弧的判別。
規定：

在刀架后置的數控車床上，迎著Y軸箭頭方向看，順時針用G02，逆時針用G03，對于前置刀架相反。

格式： G02 /G03 X（U） Z（W） R F
說明：
G02：順時針圓弧插補 　　　　　
G03：逆時針圓弧插補 　　　　　
X，Z：絕對坐標編程時，圓弧終點在工件坐標系中的坐標值； 　　　　　
U，W：增量編程時，圓弧終點相對于起點的增量坐標； 　　　　　　　
R：圓弧半徑；
F：加工圓弧時的進給速度；
注意： α≤180° 用＋R；360°＞α＞180° 用－R。

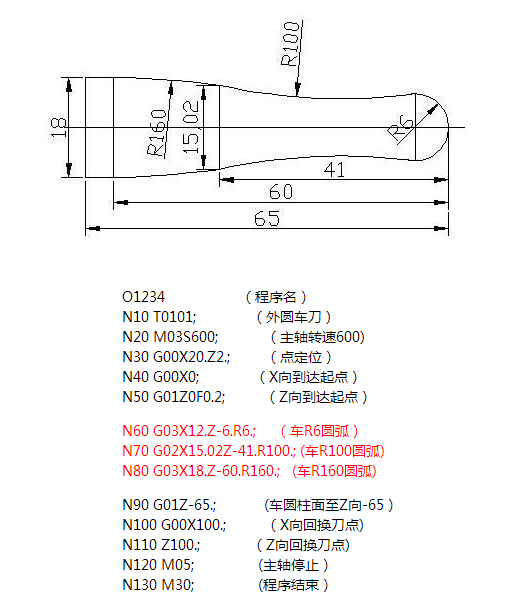

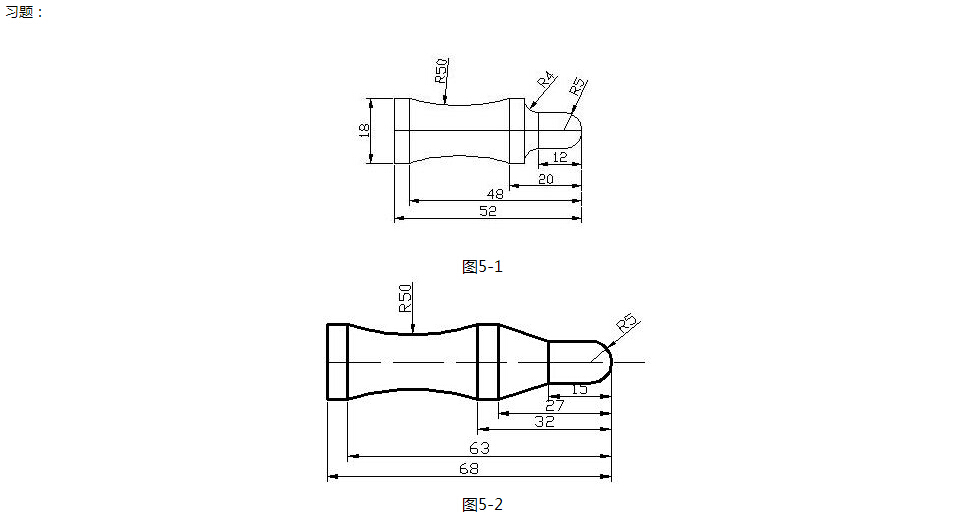

例題：
