課程章節-項目六：外圓粗、精加工指令G71、G70

學習目標：
1、掌握G71、G70指令的格式 　　　
2、認識G71、G70的編程要點 　　　
3、運用G71、G70指令對簡單零件進行編程
知識點擊：
學習G71、G70指令的格式，掌握指令格式參數的確立及運用。

一、外圓粗加工固定循環指令——G71 　　　

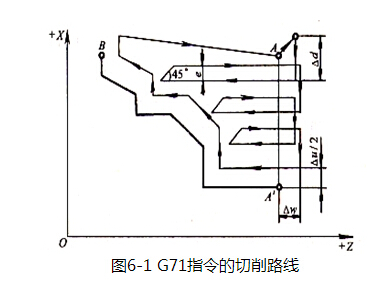

格式： G71 U△d Re 　　　　　　　
G71 Pns Qnf U△u W△w Ff 　　　
說明： 　　　
（1）該指令用于切除棒料毛坯的大部分余量，為精加工做好準備。 　　　
（2）其中△d為切削深度（半徑值），刀具的切削方向取決于AA′方向； 　　　
（3）e為退刀量，由參數設定； 　　　
（4）ns指定精加工路線的第一個程序段的順序號； 　　　
（5）nf指定精加工路線的最后一個程序段的順序號； 　　　
（6）△u為X方向上的精加工余量（直徑值）； 　　　

（7）△w為Z方向上的精加工余量。

二、外圓精加工固定循環指令——G70 　　　
格式： G70 Pns Qnf 　　　
說明： 　　
（1）當用G71、G72、G73指令粗加工完畢以后，用G70指令可切除粗加工留下的余量。 　　
（2）其中ns指定精加工循環中第一個程序段的順序號；nf指定精加工循環中最后一個程序段的順序號。 　　
（3）精加工時，G71、G72、G73程序段中的F、S、T指令無效，只有在ns→nf程序段中的F、S、T指令才有效。
（4）在G71、G72、G73程序應用例中的nf程序段后再加上“G70 Pns Qnf”程序段，并在ns→nf程序段中加上適用精加工的F、S、T，就可以完成從粗加工到精加工的全過程。
三、外圓粗精加工固定循環切削加工舉例 　　

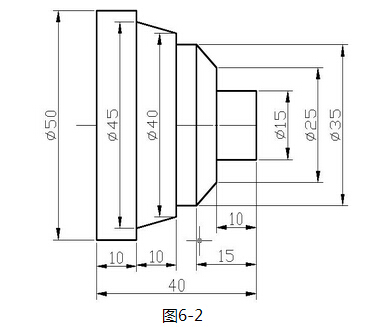

　例6-1：如圖6-2所示工件，毛坯直徑為50mm，請用G71、G70指令編寫加工程序。

課堂練習

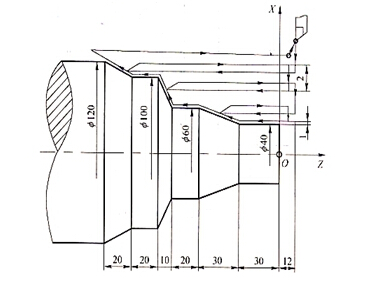

毛坯直徑為122mm，請用G71、G70指令編寫加工程序。

習題

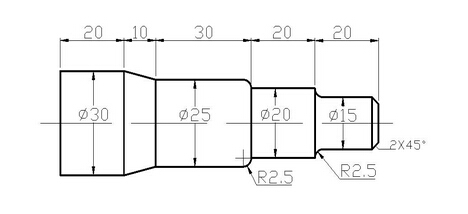

1、對比G90、G71指令編寫下列工件的加工程序。

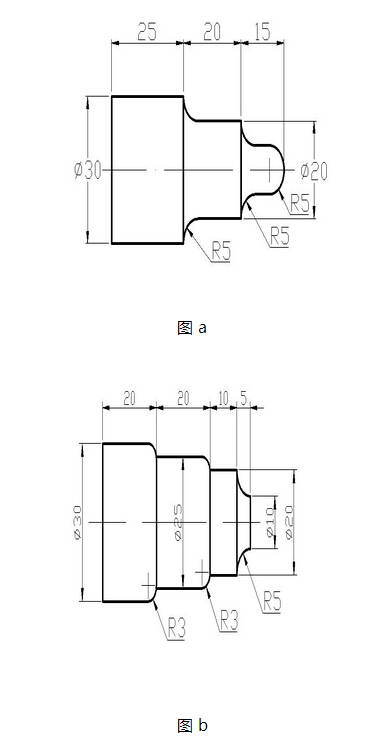

2、G71指令編寫下圖工件的加工程序。
