課程章節-項目七：封閉切削循環G73

學習目標：
1.掌握封閉切削循環的適用場合；
2.掌握封閉切削循環G73的指令格式和參數含義；
3.通過練習，熟練掌握G73編程應用。
知識點擊：
學習封閉切削循環指令G73時不僅要對指令格式和參數含義熟練掌握，還要對指令的使用場合要能夠進行合理選擇。循環起點的設定及X軸向總退刀量和重復加工次數的確定為重點知識。
一、封閉切削循環指令G73 　　
封閉切削循環也稱復合形狀粗車循環、成型加工復式循環。車削時按照輪廓加工的最終路徑形狀，進行反復循環加工，逐漸接近最終形狀的循環切削方式。G73指令自動按精車路線依零件外圓、錐體、凹凸圓弧進行多次循環走刀，系統根據精車余量、退刀量、切削次數等數據自動計算粗車偏移量、粗車的單次進刀量和粗車的軌跡。每次切削的軌跡都是精車軌跡的偏移，刀具向前移動一次，切削軌跡逐步靠近精車軌跡，最后一次切削軌跡為按精車余量偏移的精車軌跡。配合G70精加工循環指令，可一次完成零件加工。封閉切削循環適用于加工鑄造、鍛造或粗車后的已成型零件毛坯，對于零件輪廓的單調性則沒有要求。毛坯尺寸接近工件的成品形狀尺寸，只是外徑、長度較成品留有一定的余量，利用該指令可有效提高切削效率。

二、指令格式： 　　　
G73 U(△i) W(△k) R(d) 　　　
G73 P(ns) Q(nf) U(△u) W(△w) F(f) S(s) T(t)
N(ns)………
…………沿A A’ B的程序段號N(nf)……… 　　　
式中： 　　　
△i--X軸向總退刀量（半徑值）； 　　　
△k--Z軸向總退刀量； 　　　
d--重復加工次數（粗車切削次數）； 　　　
ns--精加工輪廓程序段中開始程序段的段號； 　　　
nf--精加工輪廓程序段中結束程序段的段號； 　　　
△u--X軸向精加工余量及方向； 　　　
△w--Z軸向精加工余量及方向； 　　　
f、s、t--F、S、T代碼。
三、說明：
1.X方向和Z方向的精車余量△u和△w的正負號確定方法與G71指令相同。
2.循環起點的定位不僅可用G00指令，還可以使用G01、G02、G03等，用G00指令可以實現快速定位。
3.ns-nf程序段可不必緊跟在G73程序段后編寫，系統能自動搜索到ns程序段并執行，但完成G73指令后，會接著執行緊跟nf程序段的下一程序段。
4.ns程序段只能是G00、G01指令。
5.在ns-nf程序段間的F、S、T功能在執行G73指令時無效，只在執行G70精車時有效。
6.G73循環指令可自動退刀，不需指定。注意自動退刀要避免產生刀具干涉。用于加工外圓時循環起點要大于毛坯外徑，即定在工件的外部，用于加工內孔時，必須注意是否有足夠的退刀空間，否則會發生碰撞。
7.G73循環指令中ns-nf程序段中不能使用的指令如下；
（1）、除G04外的其他00組G指令；
（2）、除G00、G01、G02、G03外的其他01組G指令；
（3）、子程序調用指令（M98、M99）。
8、粗車循環后用精車循環G70指令進行精加工，將粗車循環剩余的精車余量切削完畢。 　　
指令格式；G70 P（ns）Q(nf)
9.精車時要提高主軸轉速，降低進給速度，以達到提高表面精度的要求。
10.G73指令用于加工棒料切削時，會有較多的空刀行程，因此應盡可能使用G71或G72切除余量。

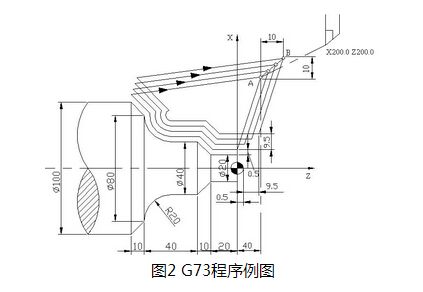

四、程序舉例：按圖2所示尺寸編寫封閉切削循環加工程序。

程序如下：
O7001； 　　　
N10 G50 X200.0 Z200.0 T0101； 　　　
N20 M03 S2000； 　　　
N30 G00 G42 X140.0 Z40.0 M08； 　　　
N40 G96 S150； 　　　
N50 G73 U9.5 W9.5 R3； 　　　
N60 G73 P70 Q130 U1.0 W0.5 F0.3； 　　　
N70 G00 X20.0 Z2.0； //ns 　　　
N80 G01 Z-20.0 F0.15； 　　　
N90 X40.0 Z-30.0； 　　　
N100 Z-50.0； 　　　
N110 G02 X80.0 Z-70.0 R20.0； 　　　
N120 G01 X100.0 Z-80.0； 　　　
N130 X105.0； //nf 　　　
N140 G00 X200.0 Z200.0 G40； 　　　
N150 M09 M05 M30；

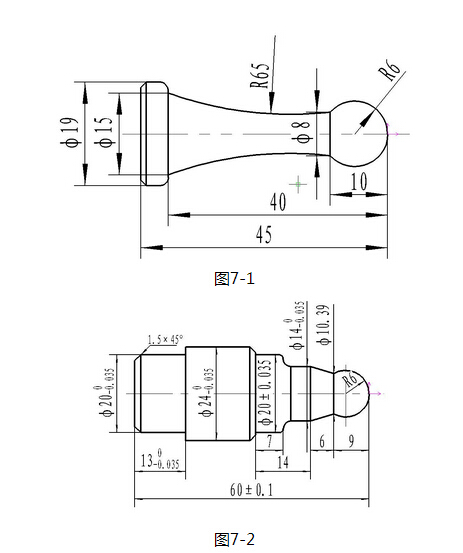

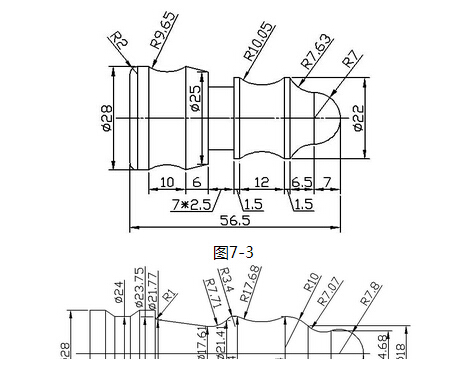

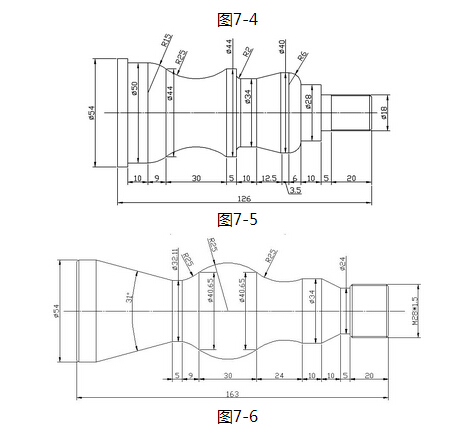

習題：
