課程章節-項目二：數控車床操作面板

發布日期：2017-09-09 瀏覽次數：11335

學習目標：
1、熟悉FANUC oi系統數控車操作面板的結構；
2、掌握各主要按鈕的功能及使用方法。

知識點擊：
　　　通過本項目的學習，將會認識FANUC oi系統數控車操作面板的結構，熟悉各功能按鈕的位置，掌握各功能按鈕的功能及使用方法。

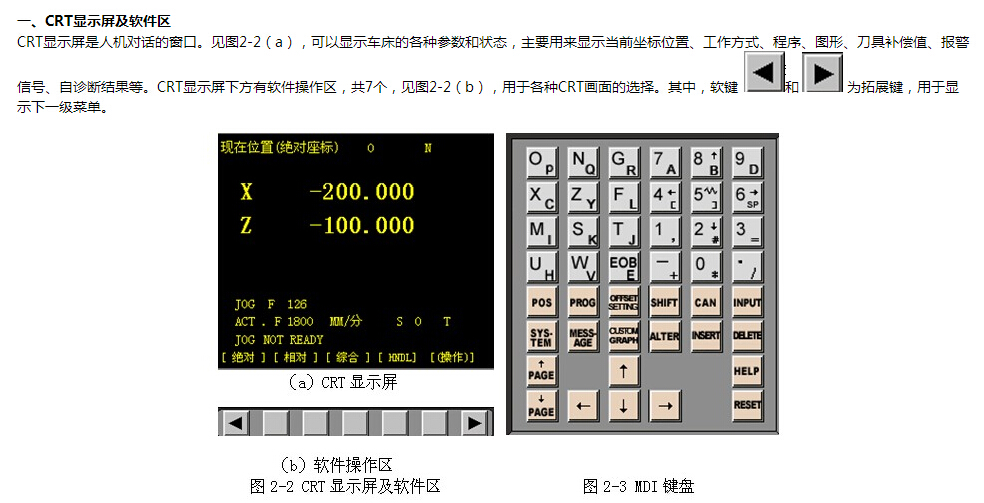

FANUC oi系統數控車操作面板見圖2-1,它由CRT顯示屏和MDI鍵盤兩部分組成。

二、MDI鍵盤
MDI鍵盤，見圖2-3，它由字母鍵、數字鍵、功能按鈕等組成。主要用于數控程序、參數、機床指令的輸入及系統功能的選擇。各功能鍵的功能如表2-1

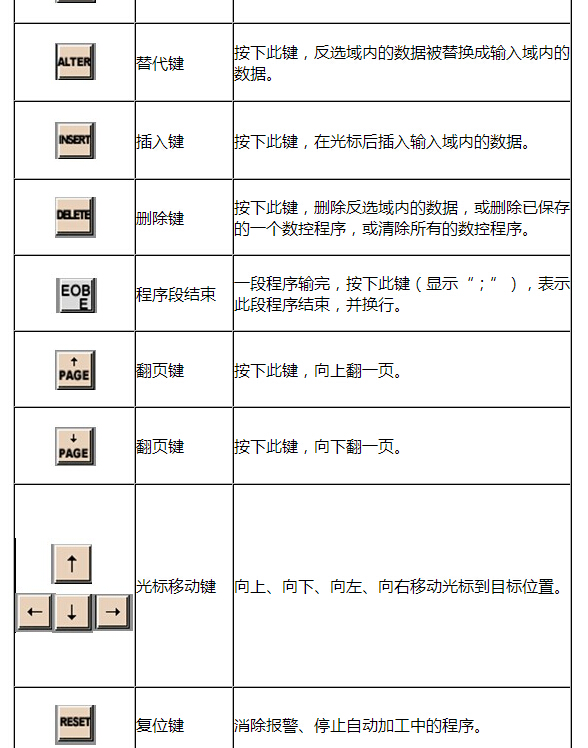

表2-1 FANUC oi系統數控車操作面板各功能鍵及作用
